大丰公安局110指挥中心采暖工程圆满完成! (办公楼落地锅炉采暖+生活热水项目介绍)
案例详情

【项目名称】办公楼明管暗做暖气片及生活热水项目

【项目地址】江苏省 盐城市 大丰区

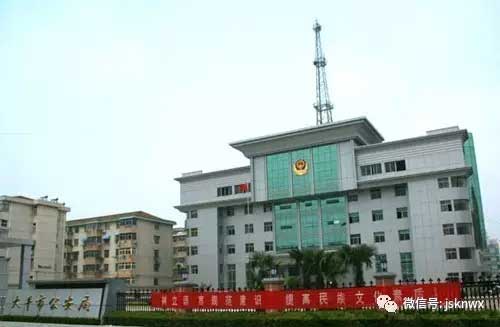

【项目概况】此项目为大丰公安局办公楼系统,分为主楼、辅楼两部分,两栋楼之间间距为13米左右,已投入使用。主楼为办公区域,共4层,1、2层为同一区域,挑空7米;3、4层为同一区域,大厅挑空7米,采暖部分主要分布在3、4层,采暖面积共591.3㎡。辅楼为设备房以及浴室区域,需要解决生活热水问题。


江苏科宁集团


工程背景的特殊性,甲方在供暖产品质量的选择上非常慎重。经过多个品牌系列的比较,最终选用意大利原装进口斯密SIME——艾瑞克斯RX55大气式燃气铸铁锅炉2台。RX系列预留生活热水控制接口,搭配500L高性能换热水箱,实现生活热水优先控制功能,满足主楼办公区域采暖的同时,为辅楼浴室区域提供舒适充沛的生活热水。


江苏科宁集团

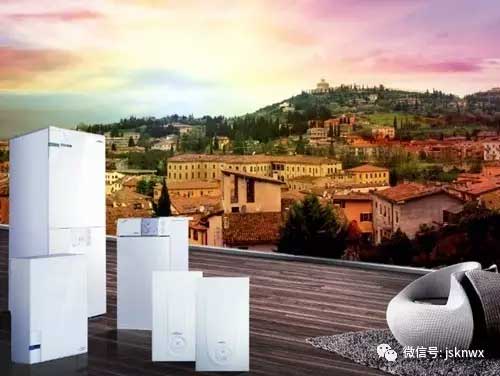

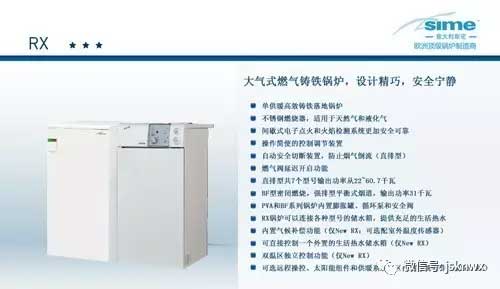

斯密SIME落地炉介绍:

意大利斯密SIME在欧洲有着40多年的铸造经验。如今已经跃升为全球三大落地炉生产企业之一,行业内最大的落地炉片供应商。长年为欧洲著名落地炉品牌提供OEM和配件供应,成为行内公认的落地炉高端标准代言人。斯密落地炉采用优质低共熔铸铁,并经过先进的真空渗铝工艺处理,提高了铸铁的抗脆性和导热系数,使产品换热器具有受热膨胀系数小、耐高温、抗腐蚀、抗酸洗、不结垢,具有优良的热工性能,炉体使用寿命可达50年。


江苏科宁集团

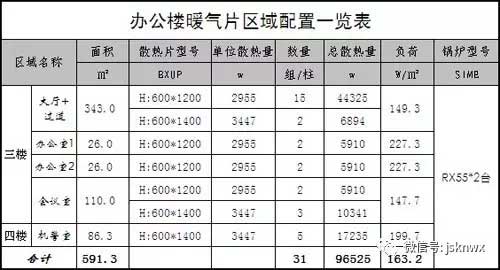

本项目采暖施工前除地面部分均已装修完毕,因此只能采用地面铺设管路,散热末端选用钢制暖气片,共计31组,通过三路主分集水器均匀分配,最大限度保证采暖系统的水力平衡。三个支路各配一个采暖循环泵,保证系统压力充足,暖气片系统良好的水循环。


江苏科宁集团


管材选用的是热熔式加厚铝塑管,热熔连接,注水加压试验,确保消除后期漏水的隐患。管道巧妙的隐藏在地面瓷砖下,只有暖气片与地面接口处有部分明管,达到暗装的视觉效果。


江苏科宁集团


江苏科宁集团

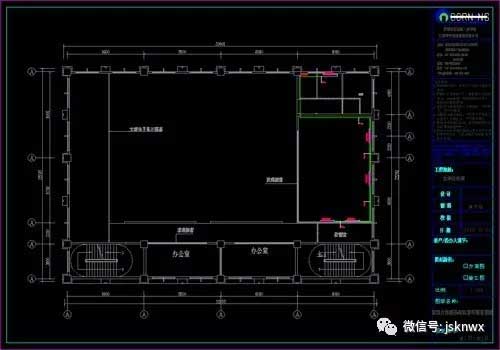

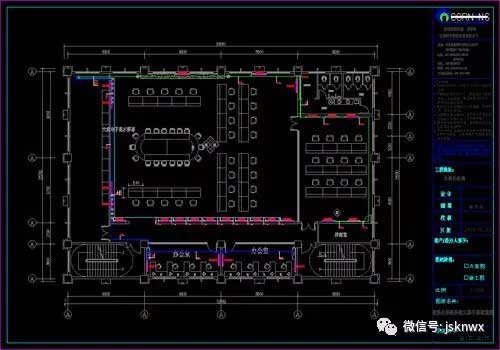

设计图只是纸上谈兵,下面跟随小编的步伐,一起去现场体验一下吧。

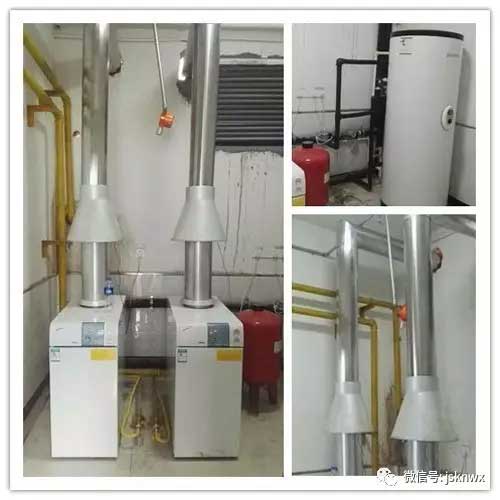

辅楼设备房安装内景


江苏科宁集团

锅炉控制采用了先进的电子点火和电离火焰探测技术,在出现超温、倒烟、缺水、断电、缺气等多种异常情况时均能立即报警并停止锅炉运行,充分保护用户的安全。


主管部分


江苏科宁集团

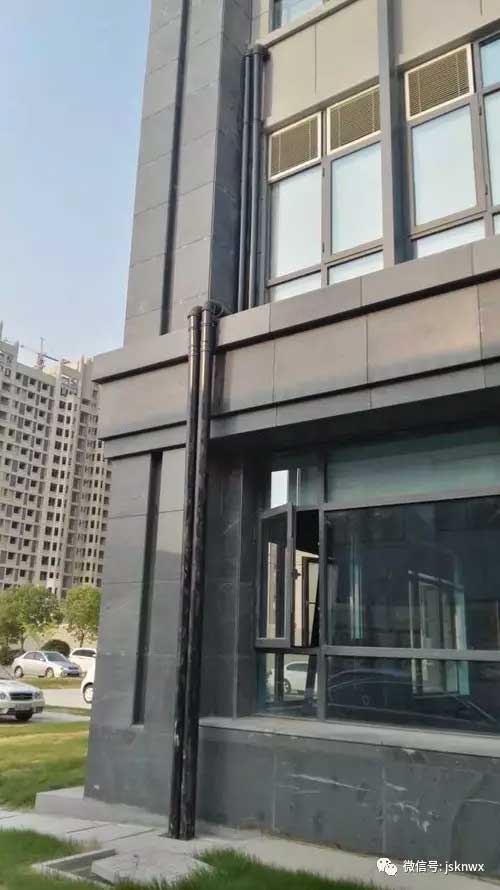

设备房位于辅楼,采暖末端位于主楼,两幢楼间距13米左右,如何尽可能的减少热量损失,这是我们首先要考虑的问题。经研究最终采用的是大管套小管的方式,主管PPR管除用橡塑保温外,还用黑色的PVC管包裹,既美观又保温耐用。


主楼末端安装内景


3路主分集水器、采暖循环泵

江苏科宁集团

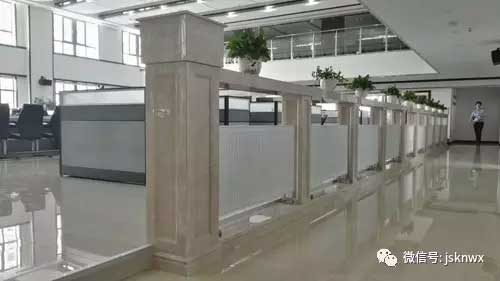

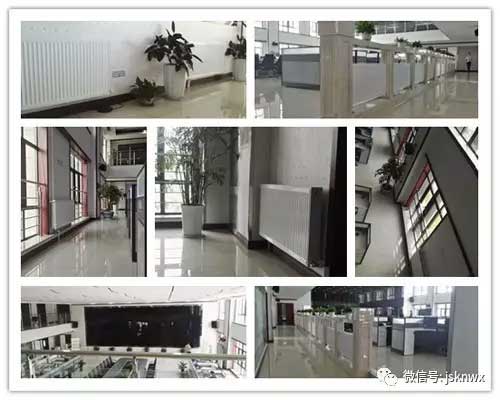

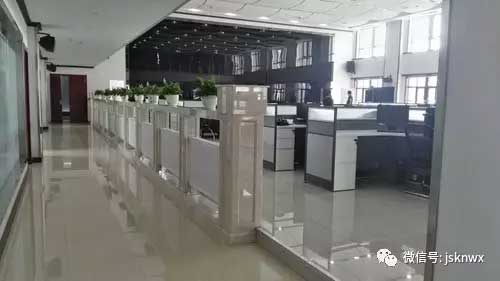

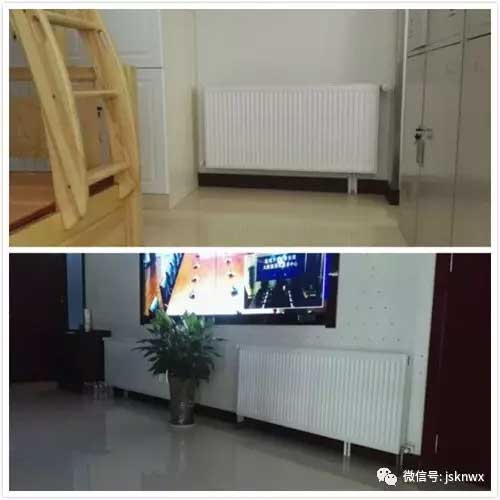

大厅:明装暖气片做出暗装暖气片的效果

江苏科宁集团


江苏科宁集团


江苏科宁集团

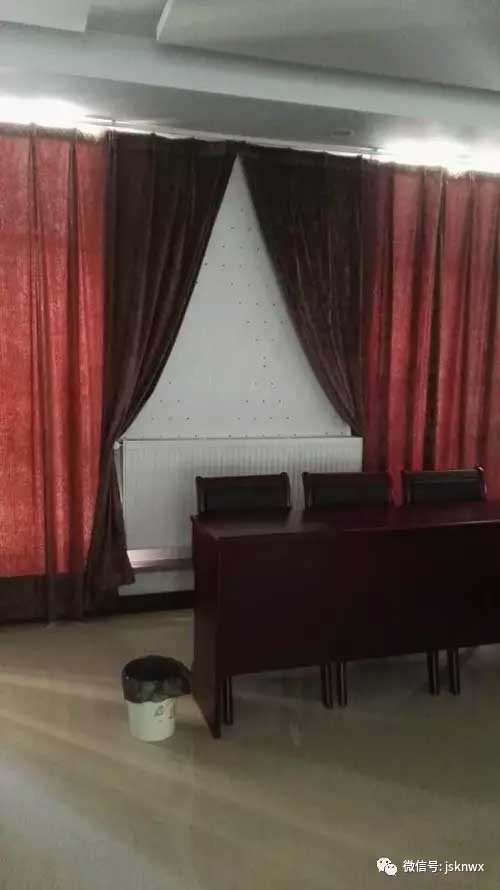

会议室:暖气片的周围最好要预留一定的散热空间,不要放东西哦

江苏科宁集团


机警室:以后值夜班再也不担心寒冷啦!

江苏科宁集团


安装调试完毕并交付甲方使用。客户对项目的施工现场、保护措施、工艺流程、工人技术等感到相当满意,特别是明装的美观程度远远超出了他们的期望,对江苏科宁集团各方面给予了充分肯定和高度评价!
